Conexiones

Created by edme88 & rmarku

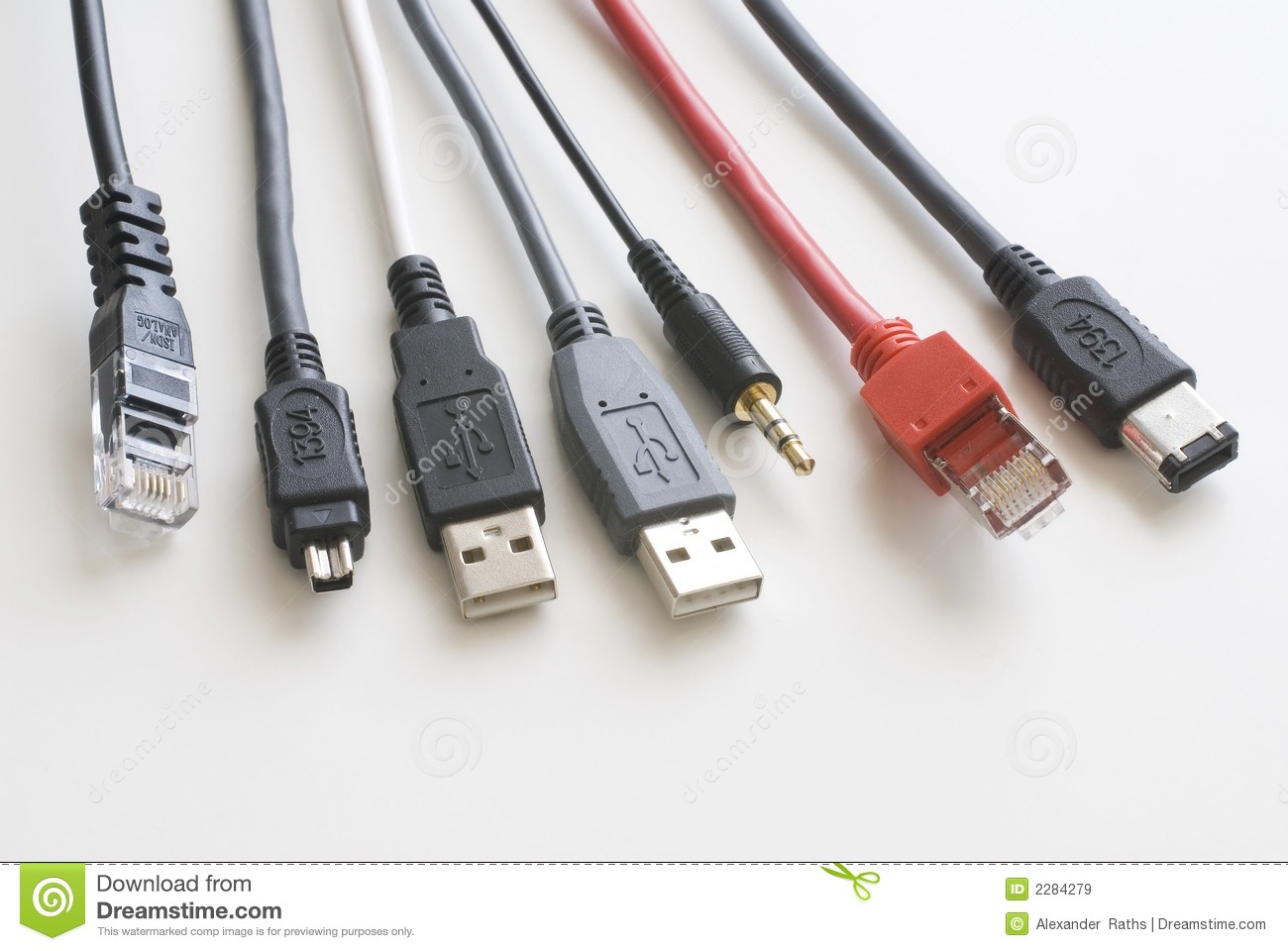

Conexiones

Son los mecanismos Físicos que se utilizan para conectar los distintos tipos de hardware dentro y fuera de la PC.

Conexiones - Internas

Dispositivos de Almacenamiento
Alimentación
Conectores placa madre
Otras

Conexiones - Internas

Dispositivos de Almacenamiento

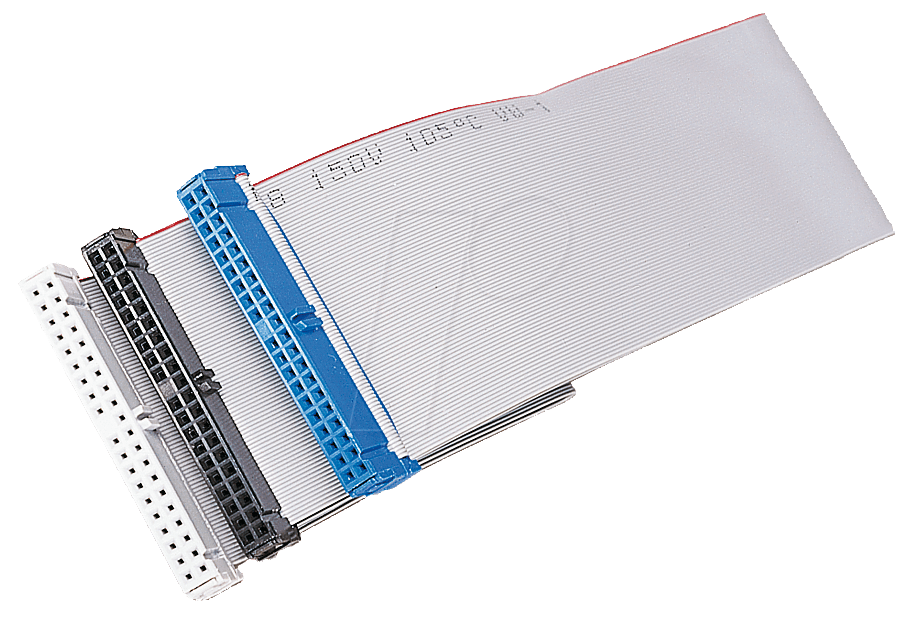

IDE-PATA

Son los utilizados anteriormente para consumo

Conexiones - Internas

Dispositivos de Almacenamiento

IDE-PATA

Modo	Velocidad	Modo	Velocidad
ATA-1	8Mb/s	ATA-5	66Mb/s
ATA-2	8Mb/s en bloques	ATA-6	100Mb/s
ATA-3	16Mb/s	ATA-7	133Mb/s
ATA-4	33Mb/s	ATA-8	166Mb/s

Conexiones - Internas

Dispositivos de Almacenamiento

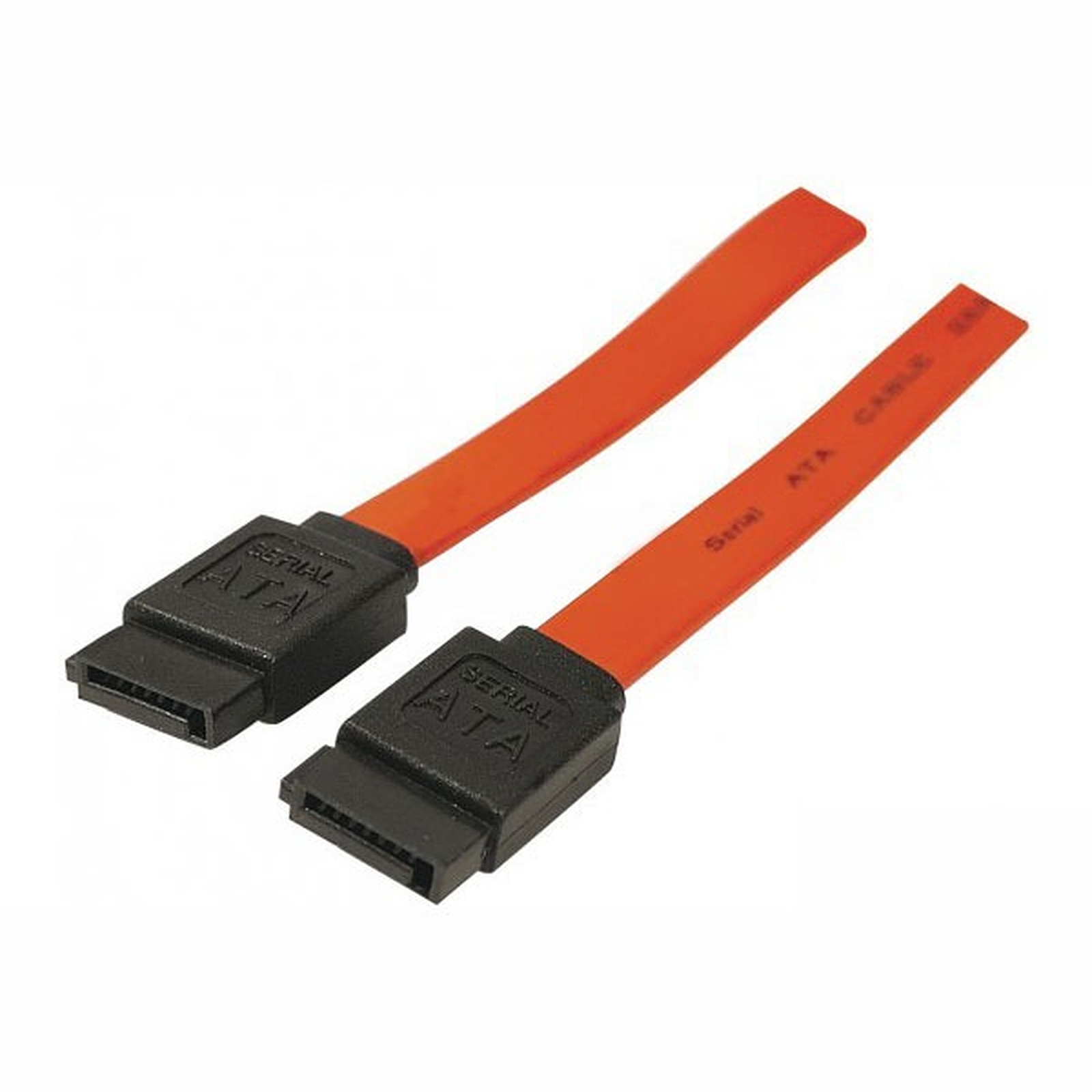

SATA

Son los utilizados actualmente para consumo

Conexiones - Internas

Dispositivos de Almacenamiento

IDE-SATA

Modo	Velocidad
SATA-1	150MB/s
SATA-2	300MB/s
SATA-3	600MB/s

Conexiones - Internas

Dispositivos de Almacenamiento

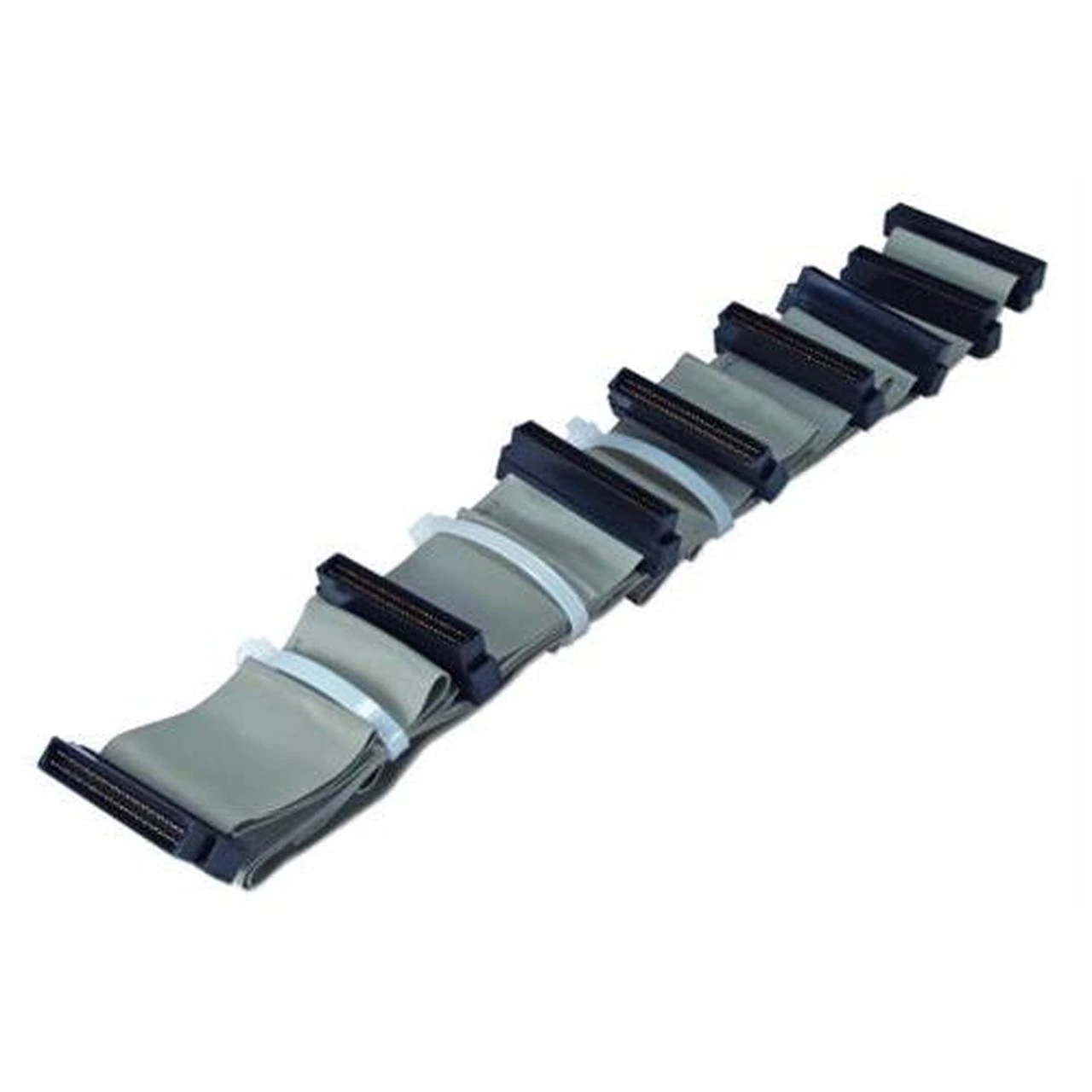

SCSI

Son los utilizados anteriormente para servidores

Conexiones - Internas

Dispositivos de Almacenamiento

IDE-SCSI

Modo	Velocidad
SCSI-1	5MB/s
SCSI-2	10MB/s - 20MB/s
SCSI-3	20Mb/s - 320MB/s

Conexiones - Internas

Dispositivos de Almacenamiento

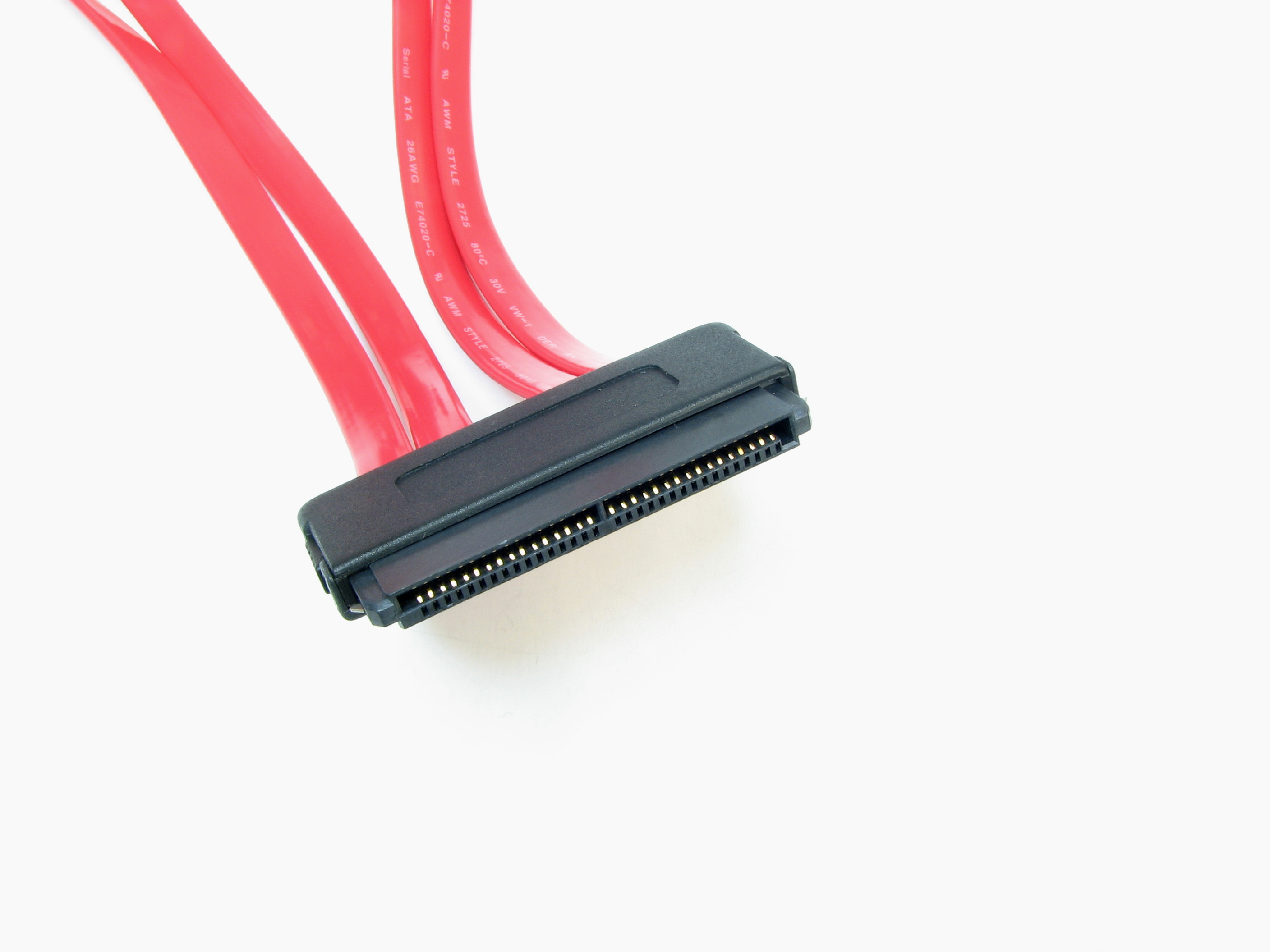

SAS

Son los utilizados actualmente para servidores

Conexiones - Internas

Dispositivos de Almacenamiento

IDE-SAS

Modo	Velocidad
SAS 2008	3Gb/s ~(350MB/s)
SAS 2018	24Gb/s ~(3GB/s)

Conexiones - Internas

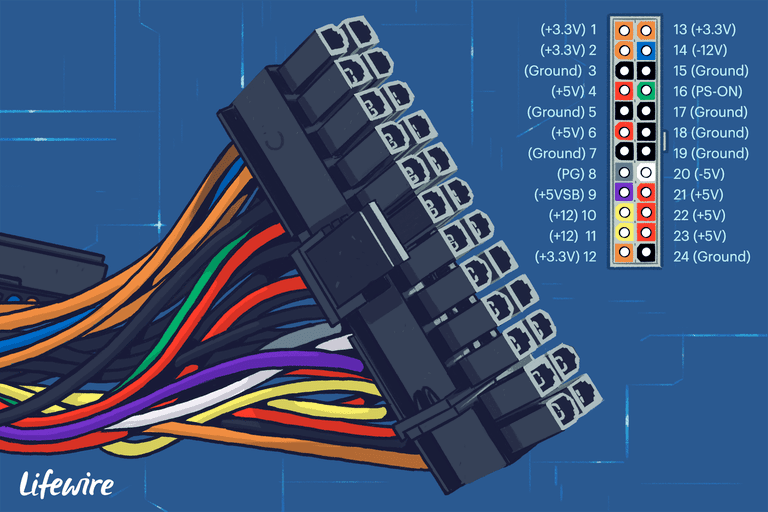

Dispositivos de Alimentación

Conexiones - Internas

Dispositivos de Alimentación

Conexiones - Internas

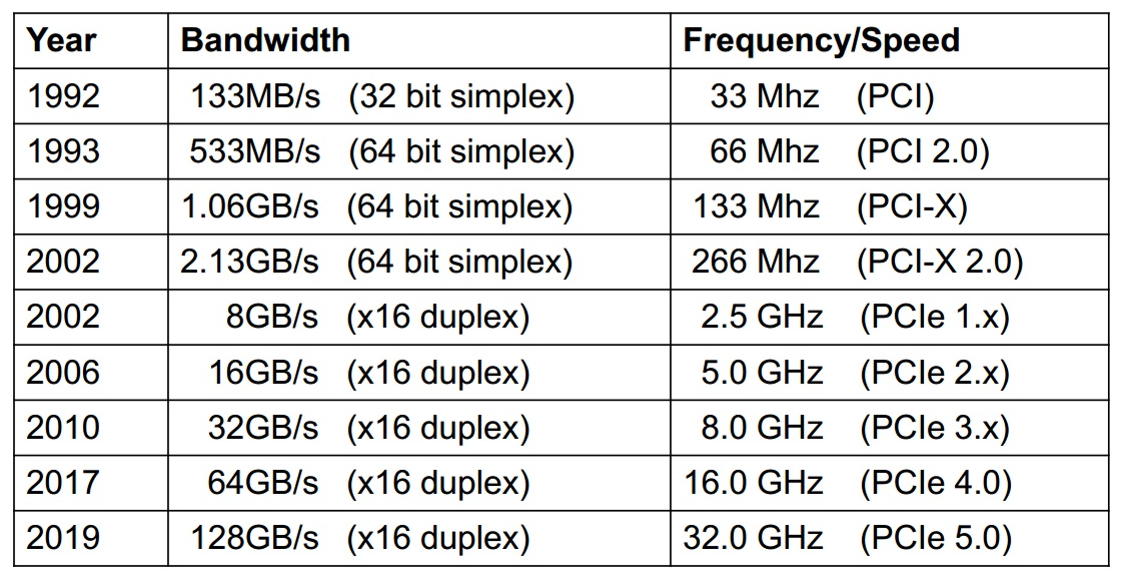

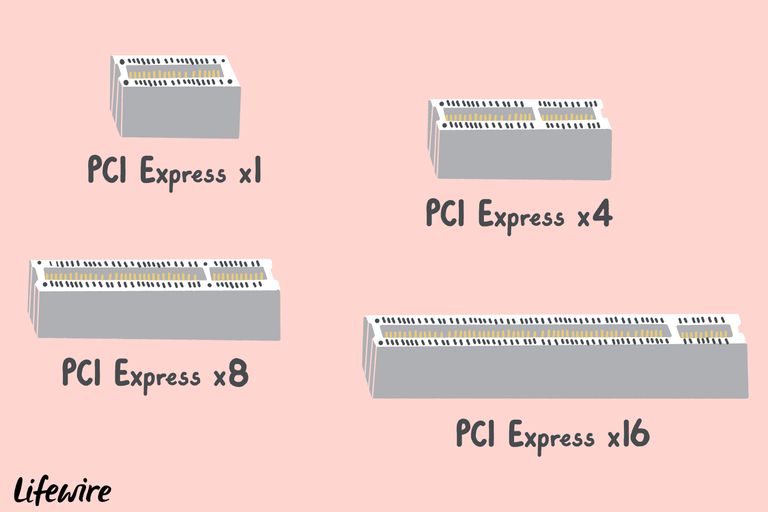

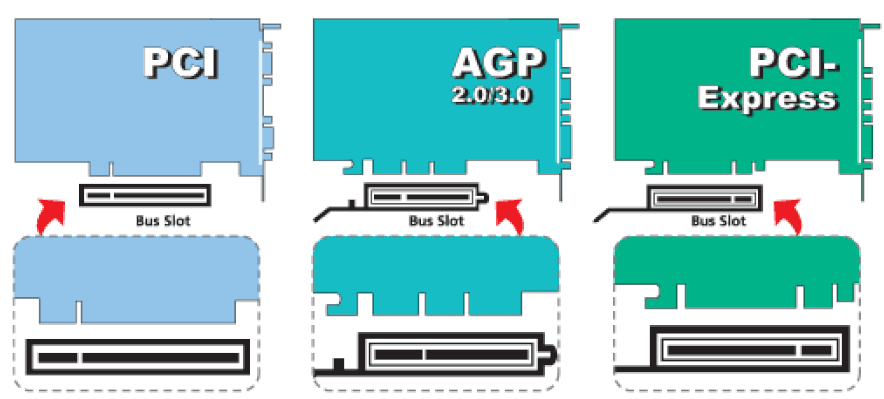

Conectores a placa madre

Conexiones - Internas

Conectores a placa madre

Conexiones - Internas

Conectores a placa madre

Conexiones - Externas

Serie - Paralelo
USB
Video
Otras

Conexiones - Externas

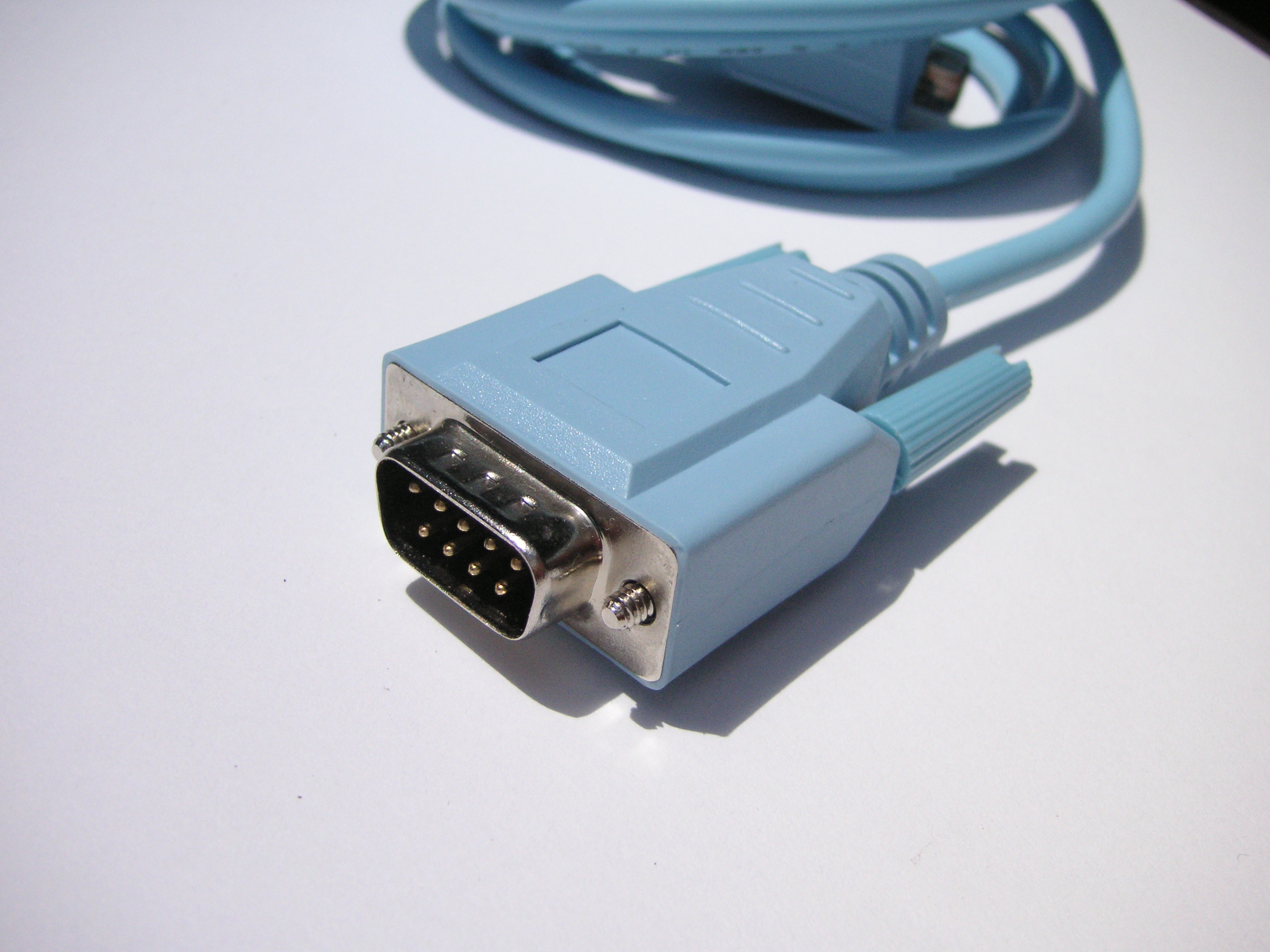

Puerto Serie

Anteriormente muy usada, actualmente remplazada por USB

Conexiones - Externas

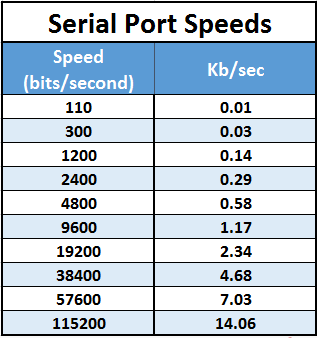

Puerto Serie

Conexiones - Externas

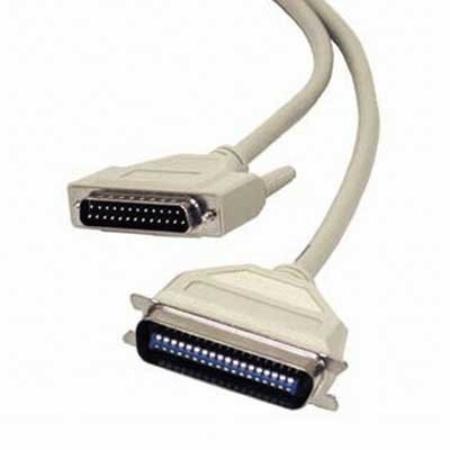

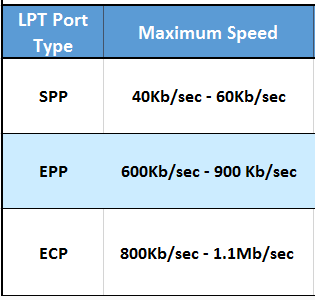

Puerto Paralelo

Anteriormente usado para impresoras y escaners, actualmente remplazada por USB

Conexiones - Externas

Puerto Paralelo

Conexiones - Externas

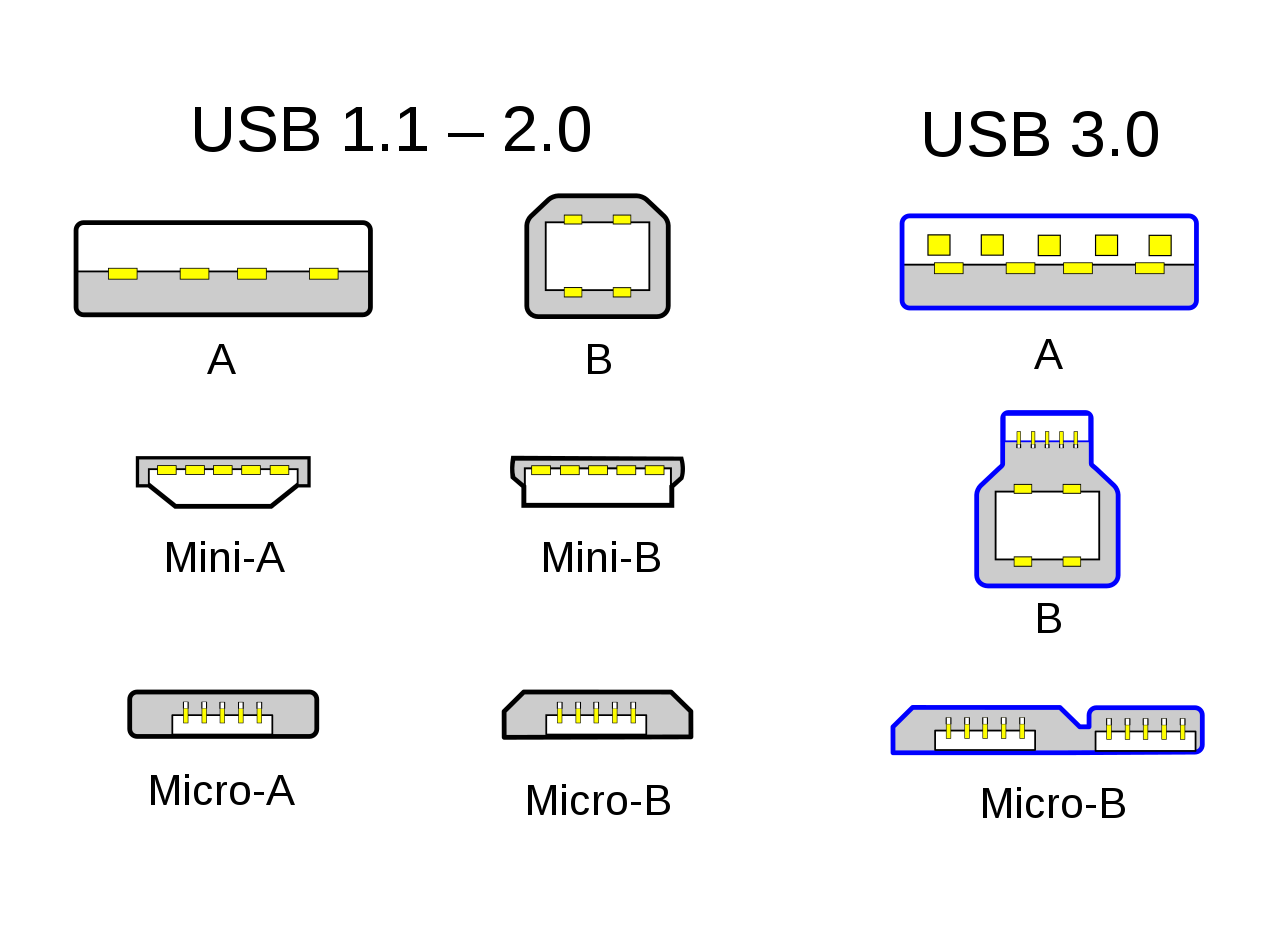

Puerto USB - Universal Serial Bus

Remplaza al serie y paralelo, provee alta velocidad y confiabilidad y la posibilidad de agregar muchos dispositivos.

Conexiones - Externas

Puerto USB - Universal Serial Bus

USB 1.0 1.6Mb/s
USB 1.1 12Mb/s
USB 2.0 480Mb/s
USB 3.0 4.8Gb/s
USB 3.1 10Gb/s

Conexiones - Externas

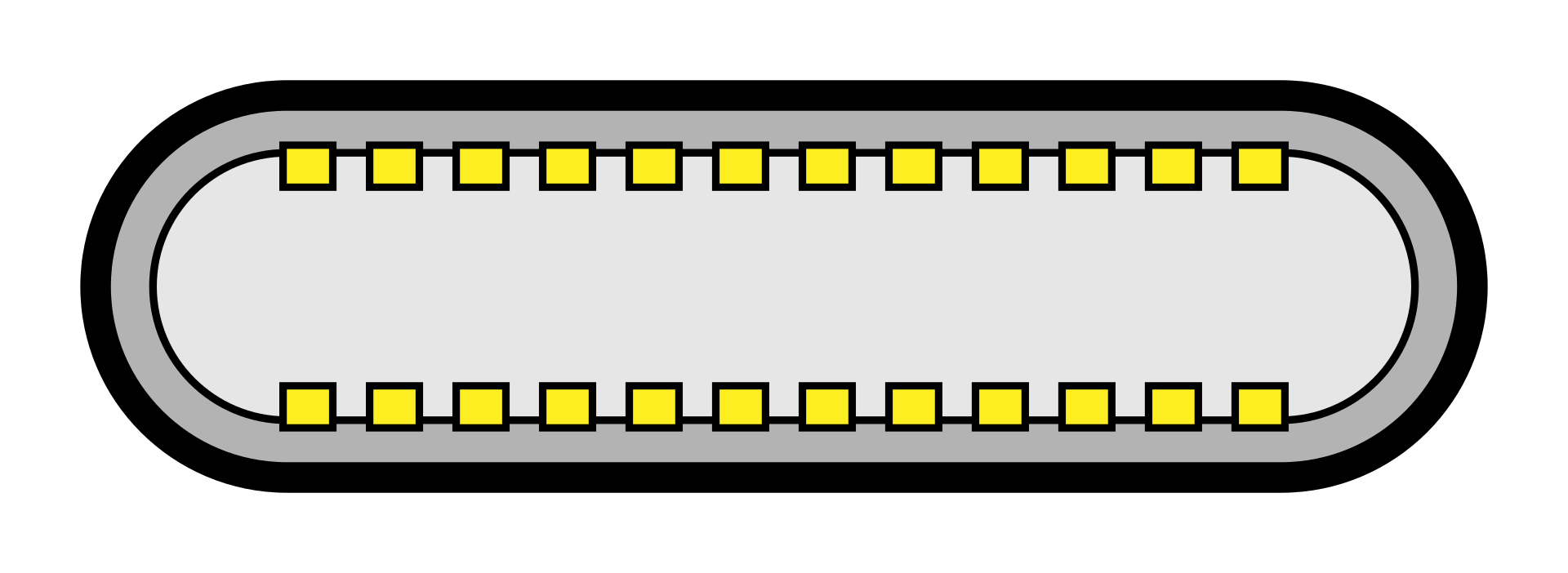

Conector USB C

USB 3.1 10Gb/s
Hasta 90W de alimentación
Thunderbolt 3
Modo Alternativo
- Display Port 1.3
- Display MHL 3.0
- PCI Express
- Ethernet

Conexiones - Externas

Conector USB C

Conexiones - Externas

Conector USB 3.2

20Gb/s

Conexiones - Externas

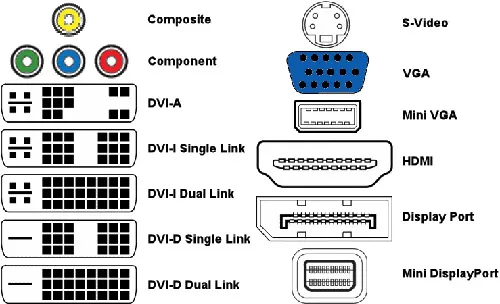

Video

VGA
DVI
DisplayPort
HDMI

Conexiones - Externas

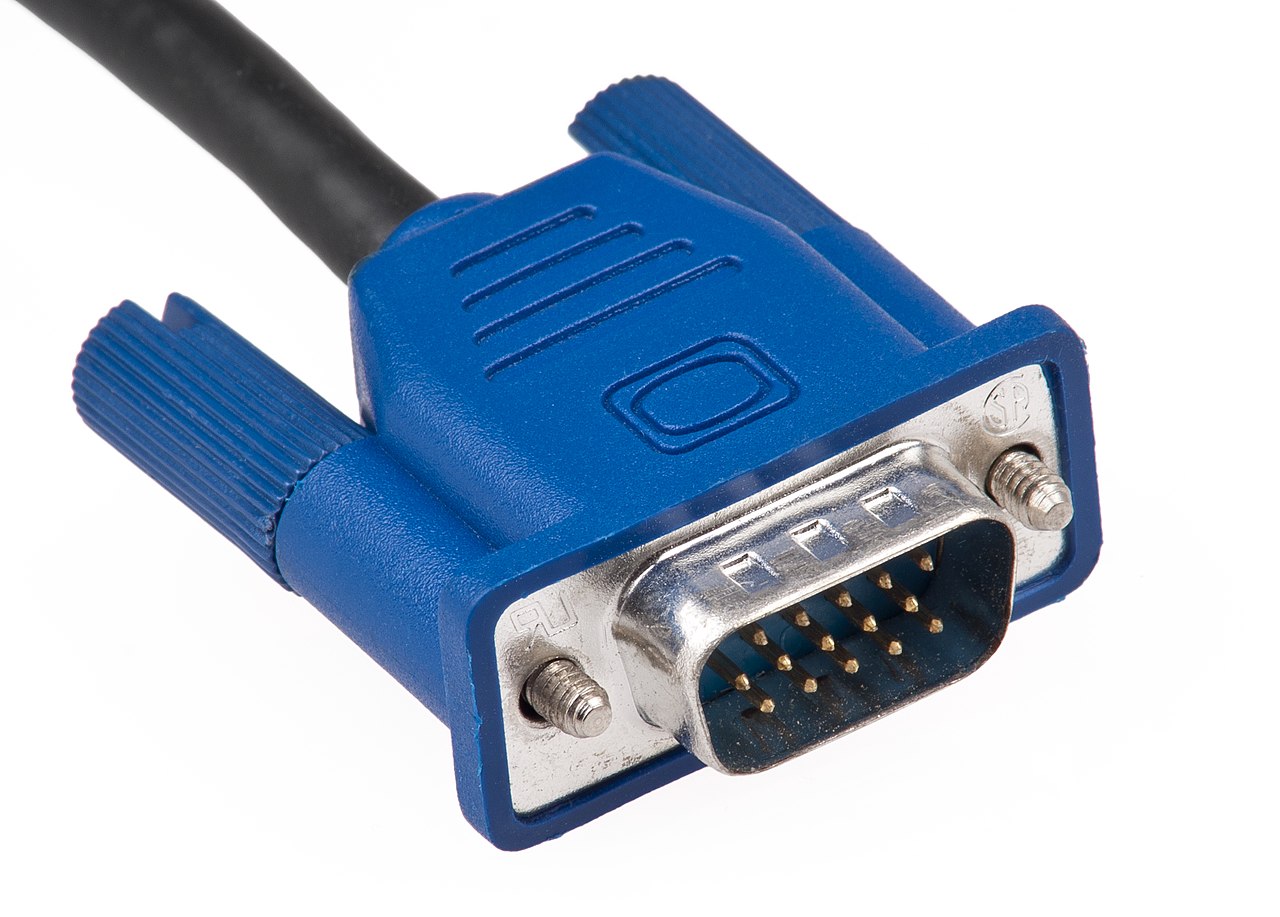

Video Graphics Array (VGA)

Utiliza señales analógicas para visualizar video

Conexiones - Externas

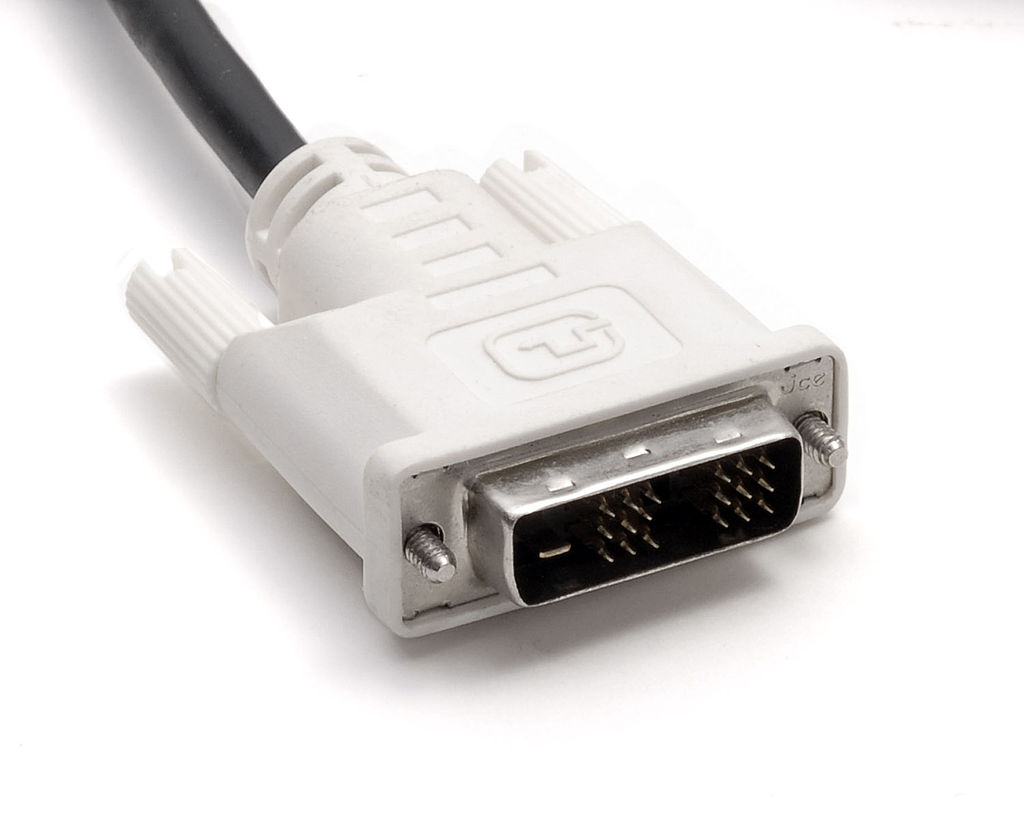

Digital Visual Interface (DVI)

Utiliza señales analógicas (compatibles con VGA) y digitales para visualizar video

Señales de hasta 3840 × 2400 30Hz

Conexiones - Externas

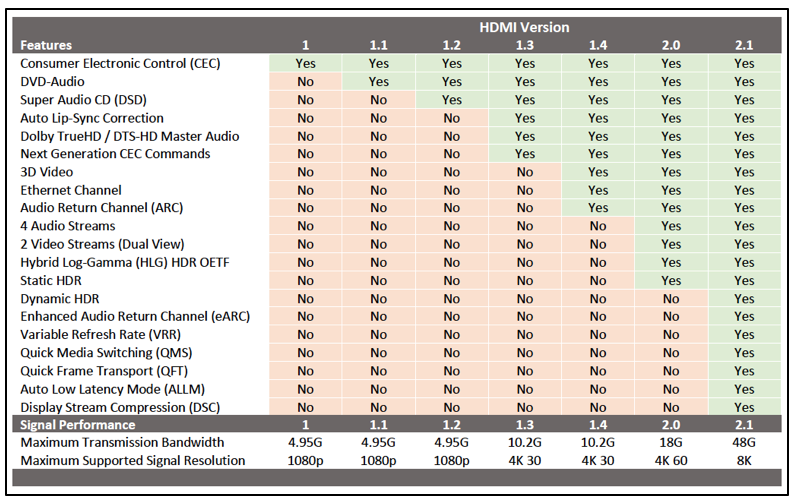

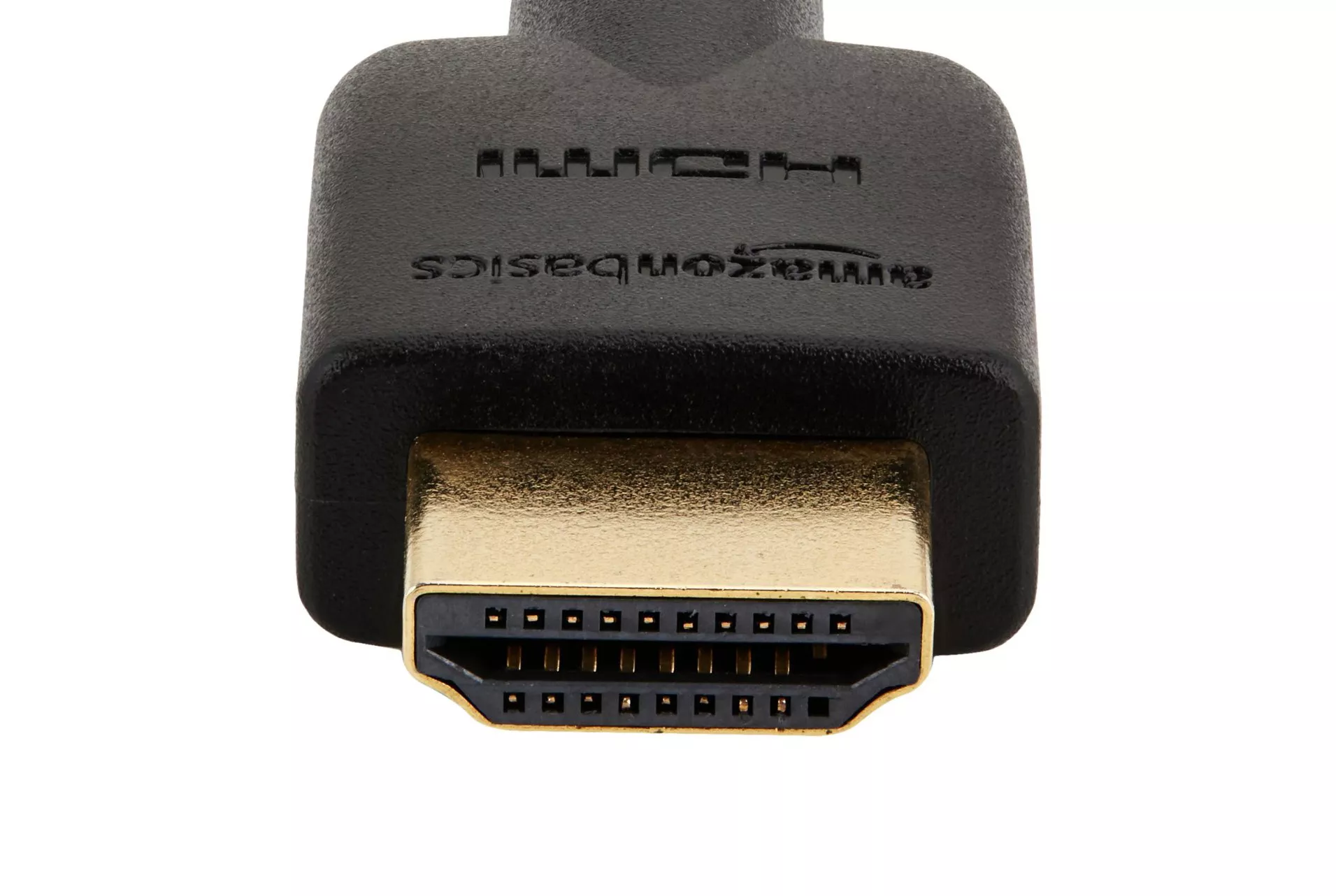

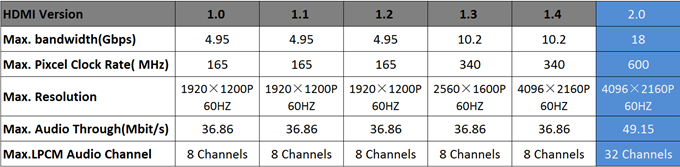

HDMI (High-Definition Multimedia Interface)

Salida digital de video

HDMI (High-Definition Multimedia Interface)

Conexiones - Externas

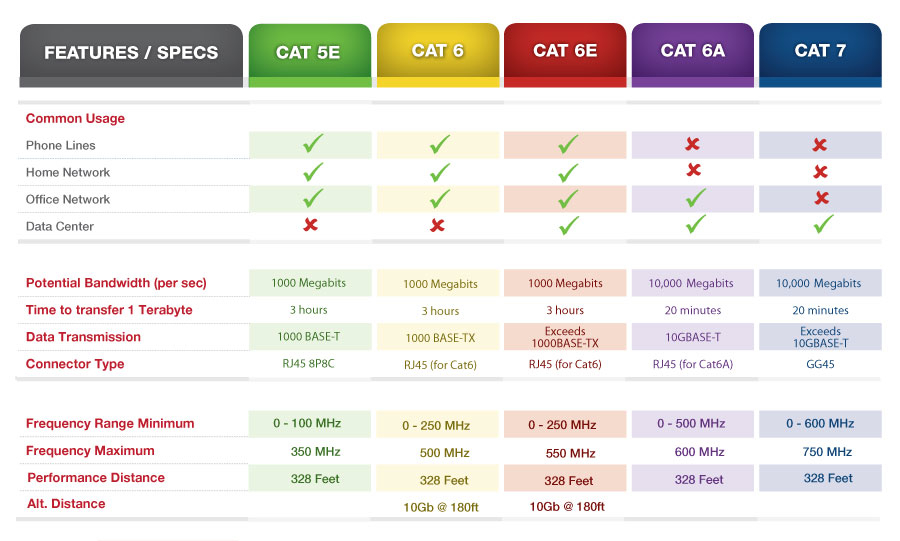

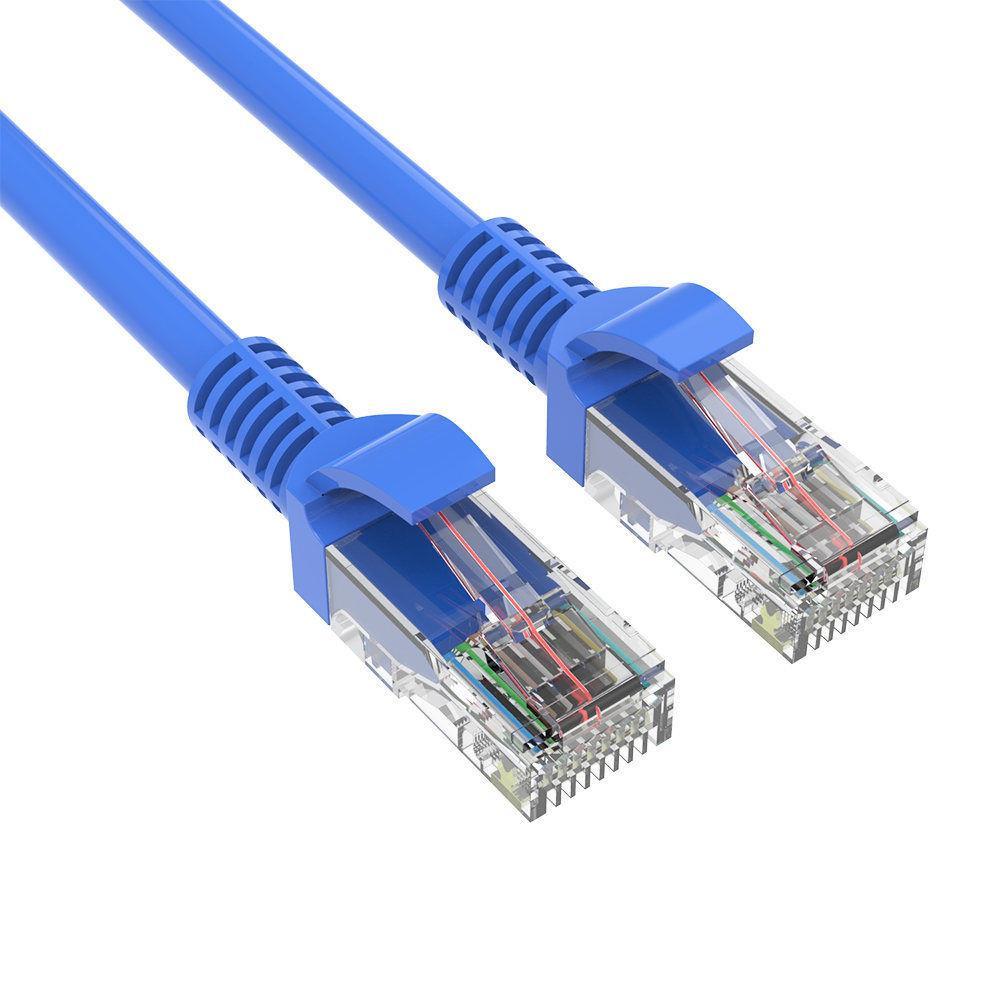

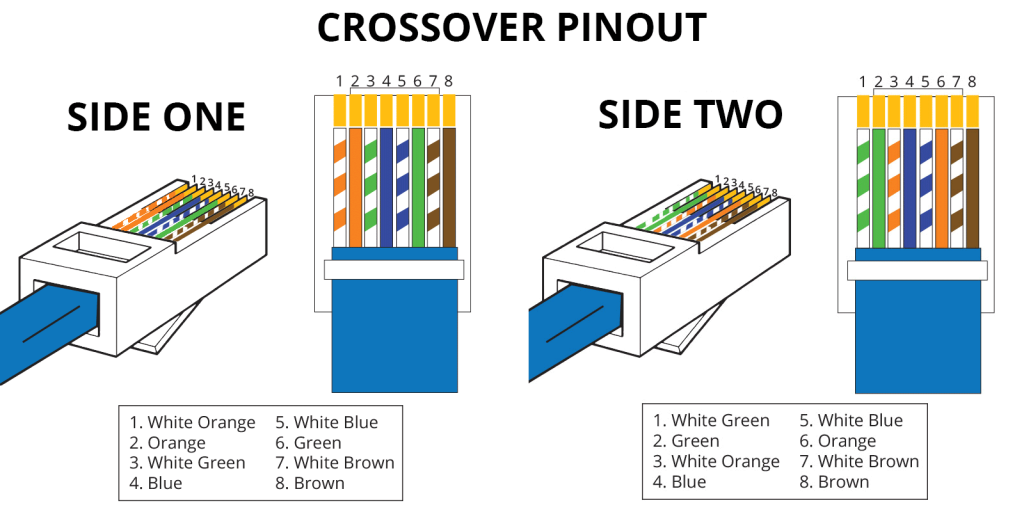

Ethernet

Cableado para interconectar computadoras en una red local
